1. 概述

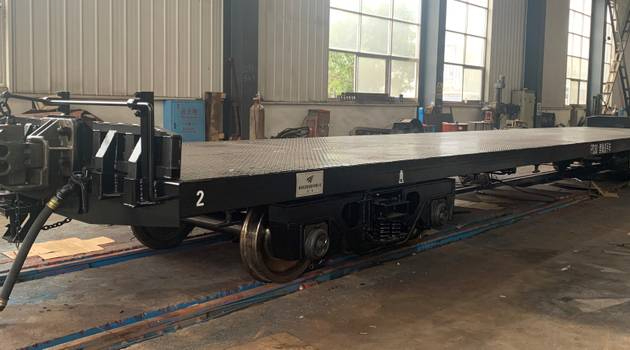

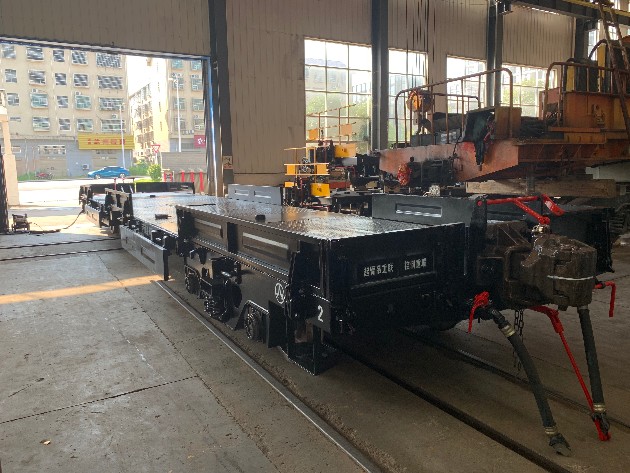

    PD30型軌道平車是一種為城市地鐵建設和運輸設備而設計的低平板車，它由軌道車或機車或其它動力車牽引，為城市地鐵施工單位裝運鋼軌、軌排、軌枕、各種器材和物料。大中型工礦企業、森林、地方鐵路等也可用它作為運輸工具。

2. 主要技術參數及尺寸

2.1 主要技術參數

自重                                       15t

最大載重量（均布）                             30t

軌距                                     1435mm

最小通過曲線半徑                              100m

車輛構造速度                                80km/h

制動方式                           GK閥、滑槽式制動梁

手制動形式                                疊鏈條式

車鉤形式                             13號車鉤（一位）

                                   牽引桿（二位）

轉向架形式                           V型焊接三大件式

2.2 基本尺寸

車輛定距                                    9300mm

轉向架軸距                                   1600mm

車輛長度                                    14269mm

底架尺寸（長×寬）                        13500mm×2390mm

車鉤高                                880±10mm（一位）

                                    370±10mm（二位）

地板面距軌面高                                  800mm

車輪直徑                                     Φ630mm

邊板高度                           側板 420mm 端板 270mm
